Descrizione del prodotto

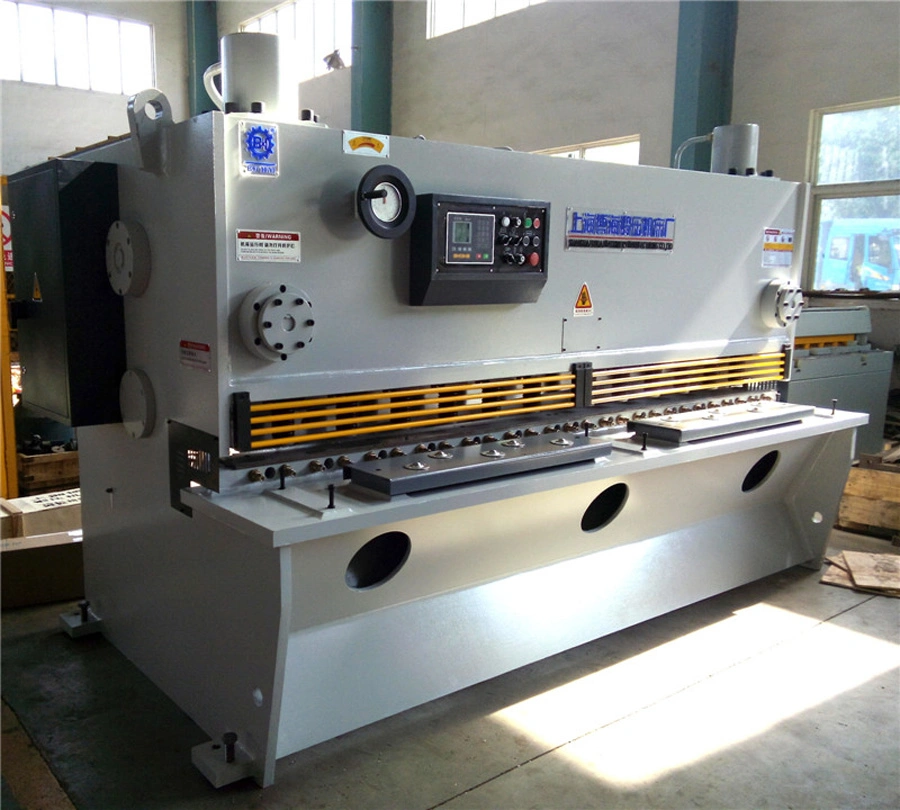

BOHAI BRAND HYDRAULIC SHEARING MACHINE (QC12K 6X2500)
1. Caratteristica e caratteristica
la l basamento della pala di Assisting sul worktable è conveniente per micro registrazione
la l sfera materiale di sostegno di Rolling è fornita sul worktable, funzionamento conveniente
la l struttura di registrazione stepless di Using per regolare lo spazio delle pale, si adatta a spessore ed a materiali differenti
la l approvazione di The della pala di scorrimento della barriera del quattro-lato prolunga il tempo di impiego della pala
la l processo di scorrimento di Regulating non solo aumenta il risparmio di temi di produzione ma egualmente realizza la funzione di scorrimento di segmento
l che è fornito della funzione di conteggio affinchè scorrimento faccia diminuire il numeroso conteggio artificiale
2. Circuito idraulico
la l idraulico integrated di Advanced è impiegata ed il collegamento della conduttura è minimizzato, per assicurare l'affidabilità e la sicurezza di sistema
l che è consistito di alcuni cilindri dell'alimentatore a pressione installati alla scheda di sostegno davanti al blocco per grafici della macchina. La testa di pressione comprime strettamente contro la forza di tiro della sorgente di sforzo, placca a pressione. Dopo il taglio di rifinitura, i cilindri sono ripristinati con la forza di tiro della sorgente di sforzo. La pressione è più grande più spesso quanto lo spessore della zolla
3. Calibro posteriore
Il calibro posteriore è fisso su in su-ha tagliato la scheda, pendolo su e giù come in su-taglia scheda. Registrare indietro il calibro dal motore 0.55Kw, ridurre la velocità tramite l'attrezzo e guidare dalla barra di regolazione. Frenare giù il "+or_" del tasto), potuto registrare il calibro per fronteggiare o appoggiare. Quando la registrazione del meccanico non può ottenere la valvola di necessità, il volante di girata al valore esigente, la registrazione del calibro posteriore è conveniente e l'affidabilità. Quando la lunghezza della zolla di taglio è più lunga della distanza massima del calibro posteriore, rimuovere il calibro posteriore al meno posto, alzare in su la scheda dalla superficie della pendenza del telaio di sostegno e potuto tagliare tutta la lunghezza della zolla
4. Regolatore standard di Single Axis NC
Funzioni MD11-1:
l Programmable 10 job
l contro funzione di Stroke
l funzione di Retract
l Power fuori da Memorization
l X-asse Software Limitation
l Inch/MM.
5. Accessori facoltativi
- Vite Backague, modo lineare, Servo Motor della sfera
- Regolatore E200S, DAC310, DAC360 o DNC60G di CNC
- Indicatore luminoso di Safty del CE
6. Dati tecnici:
Fascio Shear Technical Data di QC12Y Swing | |||||||
Modello | Taglio Spessore | Taglio Lunghezza | Angolo di taglio | Tempo di corsa | Backgauge Colpo | Motore | Dimensione (L x W x H) |
millimetro (450N/m2) | millimetro | ° | Min-1 | millimetro | chilowatt | Millimetro | |
4 x 2500 | 4 | 2500 | 1°30 ′ | 16 | 20~500 | 5.5 | 3040 x 1550 x 1550 |
4 x 3200 | 4 | 3200 | 1°30 ′ | 13 | 20~500 | 5.5 | 3840 x 1550 x 1550 |
4 x 4000 | 4 | 4000 | 1°30 ′ | 10 | 20~600 | 5.5 | 4600 x 1700 x 1700 |
4 x 6000 | 4 | 6000 | 1°30 ′ | 5 | 20~800 | 7.5 | 6460 x 2100 x 2300 |
6 x 2500 | 6 | 2500 | 1°30 ′ | 15 | 20~500 | 7.5 | 3040 x 1710 x 1620 |
6 x 3200 | 6 | 3200 | 1°30 ′ | 12 | 20~500 | 7.5 | 3840 x 1710 x 1620 |
6 x 4000 | 6 | 4000 | 1°30 ′ | 9 | 20~600 | 7.5 | 4620 x 1850 x 1700 |
6 x 5000 | 6 | 5000 | 1°30 ′ | 8 | 20~600 | 7.5 | 5640 x 1900 x 2000 |
6 x 6000 | 6 | 6000 | 1°30 ′ | 5 | 20~800 | 18.5 | 6480 x 2100 x 2300 |
8 x 2500 | 8 | 2500 | 1°30 ′ | 11 | 20~500 | 7.5 | 3040 x 1700 x 1700 |
8 x 3200 | 8 | 3200 | 1°30 ′ | 8 | 20~500 | 7.5 | 3860 x 1700 x 1700 |
8 x 4000 | 8 | 4000 | 1°30 ′ | 8 | 20~600 | 7.5 | 4640 x 1700 x 1700 |
8 x 5000 | 8 | 5000 | 1°30 ′ | 8 | 20~500 | 7.5 | 5400 x 2400 x 200 |
8 x 6000 | 8 | 6000 | 1°30 ′ | 8 | 20~800 | 18.5 | 6480 x 2100 x 2350 |
10 x 2500 | 10 | 2500 | 1°30 ′ | 8 | 20~500 | 7.5 | 3040 x 1800 x 1700 |
10 x 3200 | 10 | 3200 | 2° | 10 | 20~500 | 11 | 3860 x 2000 x 1700 |
10 x 4000 | 10 | 4000 | 2° | 10 | 20~600 | 11 | 4650 x 2100 x 2000 |
10 x 6000 | 10 | 6000 | 1°30 ′ | 10 | 20~800 | 18.5 | 6500 x 2100 x 2300 |
12 x 2500 | 12 | 2500 | 1°40 ′ | 12 | 20~600 | 18.5 | 3140 x 2050 x 2000 |
12 x 3200 | 12 | 3200 | 1°40 ′ | 10 | 20~600 | 18.5 | 3880 x 2150 x 2000 |
12 x 4000 | 12 | 4000 | 1°40 ′ | 10 | 20~600 | 18.5 | 4680 x 2150 x 2000 |
12 x 5000 | 12 | 5000 | 2° | 6 | 20~600 | 18.5 | 5800 x 2400 x 2400 |
12 x 6000 | 12 | 6000 | 2° | 5 | 20~800 | 22 | 6900 x 2600 x 2700 |
16 x 2500 | 16 | 2500 | 2°30 ′ | 10 | 20~100 | 18.5 | 3140 x 2150 x 2100 |
16 x 3200 | 16 | 3200 | 2°30 ′ | 10 | 20~600 | 18.5 | 3880 x 2150 x 200 |
16 x 4000 | 16 | 4000 | 2°30 ′ | 10 | 20~800 | 37 | 4650 x 21580 x 2200 |
16 x 5000 | 16 | 5000 | 2° | 6 | 20~100 | 18.5 | 5900 x 2600 x 2700 |
16 x 6000 | 16 | 6000 | 2° | 5 | 20~1000 | 22 | 6900 x 2700 x 2700 |
20 x 2500 | 20 | 2500 | 2°30 ′ | 8 | 20~800 | 22 | 3440 x 2300 x 2500 |
20 x 3200 | 20 | 3200 | 2°30 ′ | 8 | 20~1000 | 22 | 4150 x 2350 x 2700 |
20 x 4000 | 20 | 4000 | 2°30 ′ | 5 | 20~1000 | 22 | 4850 x 2600 x 2400 |
20 x 6000 | 20 | 6000 | 2°30 ′ | 4 | 20~1000 | 37 | 6700 x 3000 x 3000 |
25 x 2500 | 25 | 2500 | 3° | 8 | 20~1000 | 37 | 3200 x 2700 x 2900 |
25 x 3200 | 25 | 3200 | 3° | 5 | 20~1000 | 37 | 4200 x 2400 x 2500 |
30 x 2500 | 30 | 2500 | 3° | 4 | 20~1000 | 40 | 3300 x 2900 x 3000 |
30 x 3200 | 30 | 3200 | 3°30 ′ | 4 | 20~1000 | 40 | 4200 x 2500 x 2600 |
40 x 2500 | 40 | 2500 | 4° | 3 | 20~1000 | 75 | 3200 x 3300 x 3200 |
40 x 3200 | 40 | 3200 | 4° | 3 | 20~1000 | 90 | 4300 x 3300 x 3000 |
